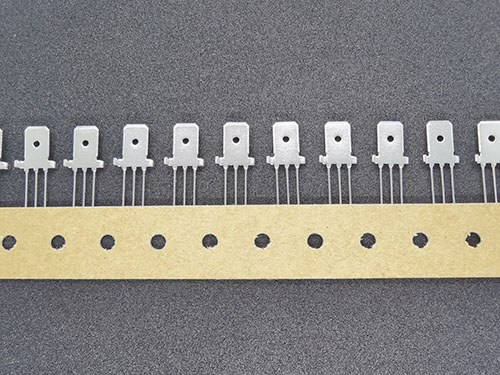

編帶端子的質量檢驗標準需覆蓋端子本身的性能、編帶的結構穩定性及適配自動化生產的可靠性，確保其在電子設備組裝中實現穩定導電和高效插件。

?

一、端子本體的質量標準
端子是導電和連接的核心，需滿足尺寸精度、電氣性能及機械強度要求：
1. 尺寸精度
關鍵尺寸公差：
端子厚度 / 寬度：±0.02mm（如 0.3mm 厚度的端子，允許范圍 0.28-0.32mm）。
引腳長度：±0.1mm（確保插入 PCB 板時深度一致）。
間距（相鄰端子中心距）：±0.03mm（如 2.54mm 間距端子，允許 2.51-2.57mm），避免插件時錯位。
形位公差：
引腳垂直度：偏差≤0.05mm/10mm（即每 10mm 長度內，彎曲不超過 0.05mm）。
接觸片平整度：≤0.03mm（確保與對接端子緊密接觸）。
2. 外觀質量
無明顯缺陷：表面不得有裂紋、缺角、變形（如引腳折彎角度偏差≤5°）。
無毛刺：金屬邊緣毛刺高度≤0.02mm（避免劃傷 PCB 板或操作人員）。
鍍層質量：鍍層均勻（厚度≥0.8μm，如鍍錫層），無露底、起泡、脫落（鹽霧測試 48 小時無銹蝕）。
3. 電氣性能
導電性：根據材料和鍍層，接觸電阻≤20mΩ（通過四探針法測試）。
耐電壓：端子間或端子與外殼（如有）可承受 AC 500V、1 分鐘無擊穿或飛弧（適用于高壓場景）。
4. 機械強度
插拔力：首次插入力 3-30N，拔出力 1-15N（根據端子規格，如 PH2.0 端子插拔力通常 5-10N，避免過松接觸不良或過緊損壞）。
引腳強度：引腳根部承受 5N 軸向力無斷裂或變形（模擬插件時的受力）。
二、載帶與蓋帶的質量標準
載帶和蓋帶需保證端子的固定和輸送穩定性，適配自動化設備：
1. 載帶尺寸
寬度：±0.1mm（如 12mm 載帶，允許 11.9-12.1mm，確保與編帶機 / 插件機兼容）。
定位孔：直徑 ±0.05mm（常見 1.5mm 孔徑），孔間距 ±0.02mm（保證步進輸送精準）。
收納槽：深度 / 寬度與端子匹配，間隙 0.05-0.1mm（既固定端子又不擠壓變形）。
2. 載帶性能
紙帶：耐溫≥60℃（避免加工時受潮變形），抗撕裂強度≥5N（縱向）。
塑料載帶（PS/PET）：耐溫≥120℃（適應焊接環境），阻燃等級 UL94 V-0（可選，根據應用場景）。
3. 蓋帶質量
密封強度：熱封型蓋帶剝離力 5-15N/10mm，壓敏型 3-10N/10mm（過松易脫落，過緊難剝離）。
密封性：浸入水中 10 分鐘，端子無進水（避免運輸中受潮氧化）。
三、編帶組裝的質量標準
編帶的整體穩定性直接影響自動化生產效率，需重點檢驗：
1. 端子排列精度
端子在載帶槽內無歪斜：偏移量≤0.03mm（通過 CCD 視覺檢測，每米編帶允許≤1 處輕微偏移，但不可影響插件）。
無漏裝 / 錯裝：連續 10 米編帶內不允許漏裝端子，錯裝（方向反 / 型號錯）為致命缺陷。
2. 編帶平整度
編帶收卷后無褶皺、扭曲，展開后直線度偏差≤1mm/m（避免插件機送料卡滯）。
蓋帶無氣泡、破損：每米編帶內蓋帶破損面積≤0.5mm2（且不裸露端子）。
3. 收卷質量
卷徑偏差：±5mm（如規定 300mm 卷徑，允許 295-305mm，方便設備上料）。
張力均勻：編帶無拉伸（長度誤差≤1%）或松弛（層間無滑動）。
四、抽樣與判定標準
抽樣方案：按 GB/T 2828.1（或客戶指定標準），采用特殊檢驗水平 S-2，AQL（可接受質量限）：
致命缺陷（如短路、錯裝）：AQL 0
嚴重缺陷（如漏裝、鍍層脫落）：AQL 0.65
輕微缺陷（如蓋帶小氣泡）：AQL 1.0
判定規則：單批樣本中缺陷數超過對應 AQL 限值時，整批拒收并返工。
五、應用場景補充
不同領域對編帶端子的標準會有側重：
消費電子（手機 / 家電）：側重插拔力穩定性和鍍層耐腐蝕性。
汽車電子：需額外通過振動測試（10-2000Hz，10g 加速度）和高低溫循環（-40℃~125℃，1000 次循環）。
醫療設備：要求端子材料生物兼容性（如無鉛鍍層）和絕緣性（漏電流≤10μA）。
